Poliesterio tipo MDI sistemos poliuretano elastomeras
Esant įprastiniam kietumui, TDI ir MDI gaminių stiprumo indeksas labai skiriasi, tačiau jų elastingumas ir atsparumas dilimui akivaizdžiai pagerėjo.
- Greitas pristatymas
- Kokybės užtikrinimas
- 24/7 klientų aptarnavimas
produkto pristatymas

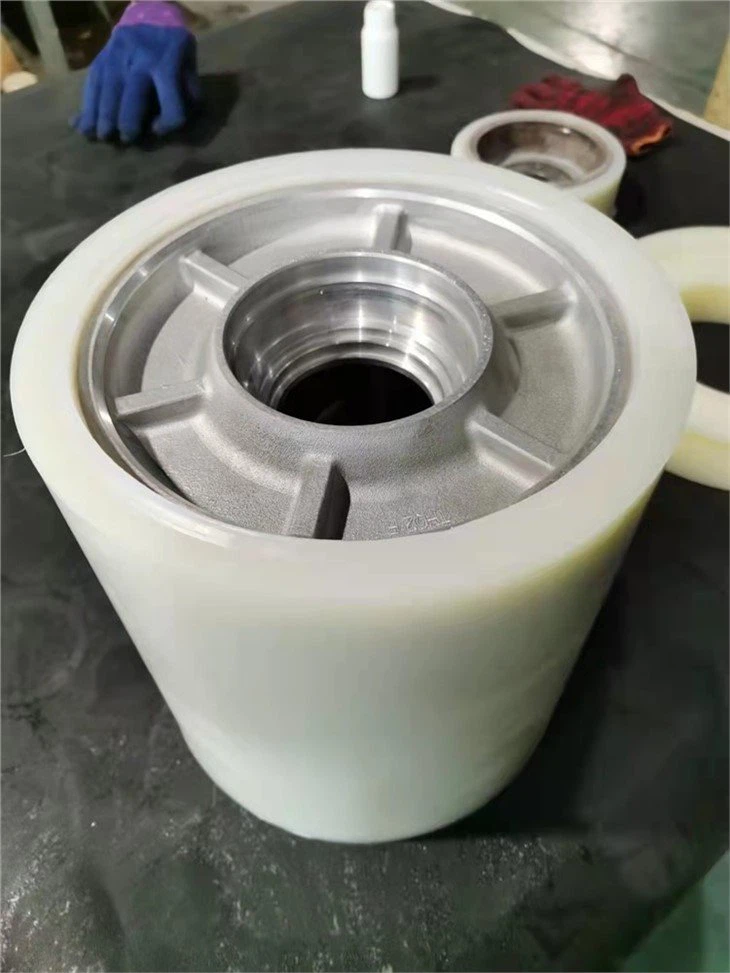

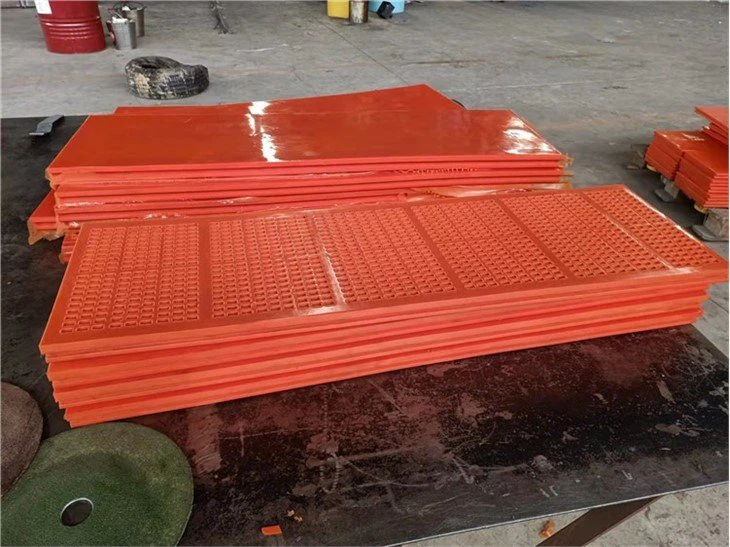

MDI žaliavų charakteristikos
Esant įprastiniam kietumui, TDI ir MDI gaminių stiprumo indeksas labai skiriasi, tačiau jų elastingumas ir atsparumas dilimui akivaizdžiai pagerėjo.
MDI gaminiai turės ilgesnį dėvėjimosi laiką ir švelnesnį rankų jausmą.
Rodikliai | Poliesterio TDI | Poliesterio MDI |
Kietumas (shA) | 90 | 90 |
Tempimo stipris (Mpa) | 51 | 48 |
pailgėjimas (%) | 577 | 546 |
Plyšimo stiprumas (KN/m) | 107 | 102 |
atšokimas (%) | 30 | 40 |
Susidėvėjimas (mm3) | 50 | 38 |
Specifikacijos
Tipas | HJ2385M | HJ2390M | HJ2395M |
NCO kiekis / % | 6.0±0.2 | 7.5±0.2 | 8.8±0.2 |
Išvaizda 20 ℃ | Poliesterio tipas, balta kieta | ||
1,4-BD dozė (100gPUP)/g | 6.2 | 7.7 | 9.1 |
Klampumas (85℃)/mPa·s | 1300-1500 | 1100-1300 | 900-1100 |
Maišymo temperatūra/℃ (PUP/1,4BD) | 85/40 | 85/40 | 80/40 |
Katalizatoriaus pridėjimo dozė (1000gPUP)/g | 3-10 (pridedamas kiekis skiriasi priklausomai nuo gelio trukmės poreikio) | ||
Gelio laikas /min | 8—10 | 5—7 | 4—6 |
Vulkanizacijos laikas (100-110 ℃)/val | 24-48 | 24-48 | 24-48 |
Kietumas (shore A) | 85±2 | 90±2 | 95±2 |
Tempimo stipris/MPa | 42-47 | 48-53 | 52-57 |
100 % modulis /MPa | 3—6 | 8—10 | 10—13 |
300 % modulis / MPa | 8—14 | 16—20 | 20—24 |
Pailgėjimas lūžio metu/ % | 530-630 | 580-680 | 480-580 |
Plyšimo stiprumas (KN/m) | 75-85 | 105-115 | 115-125 |
atšokimas/ % | 45-47 | 42-45 | 40-43 |
Savitasis tankis (25 ℃) (g/cm).3） | 1.23 | 1.23 | 1.24 |
DIN trinties nuostoliai /mm³ | ≤38 | ≤38 | ≤36 |
Populiarus Žymos: poliesterio tipo mdi sistemos poliuretano elastomeras, Kinija, gamintojai, gamykla, pirkti
